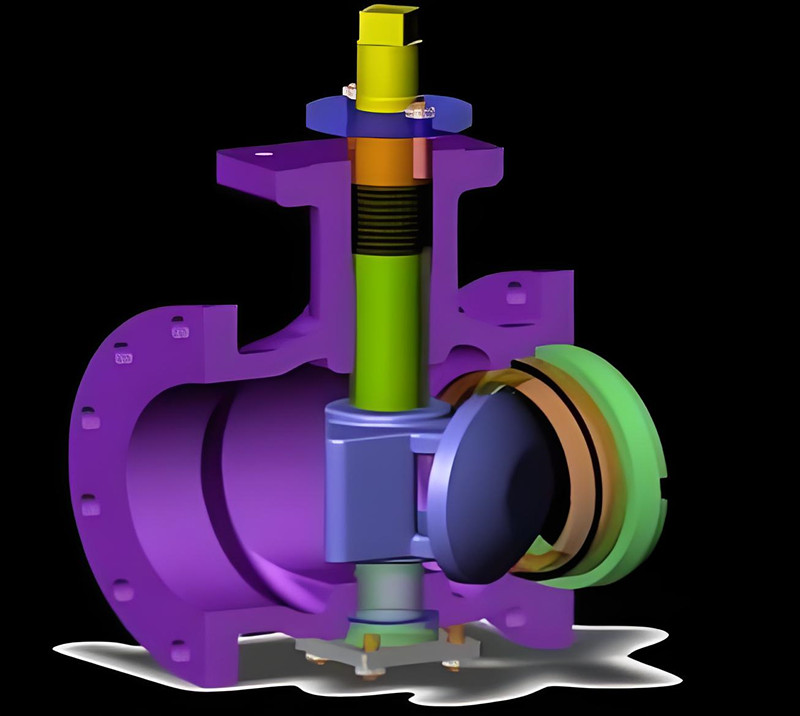

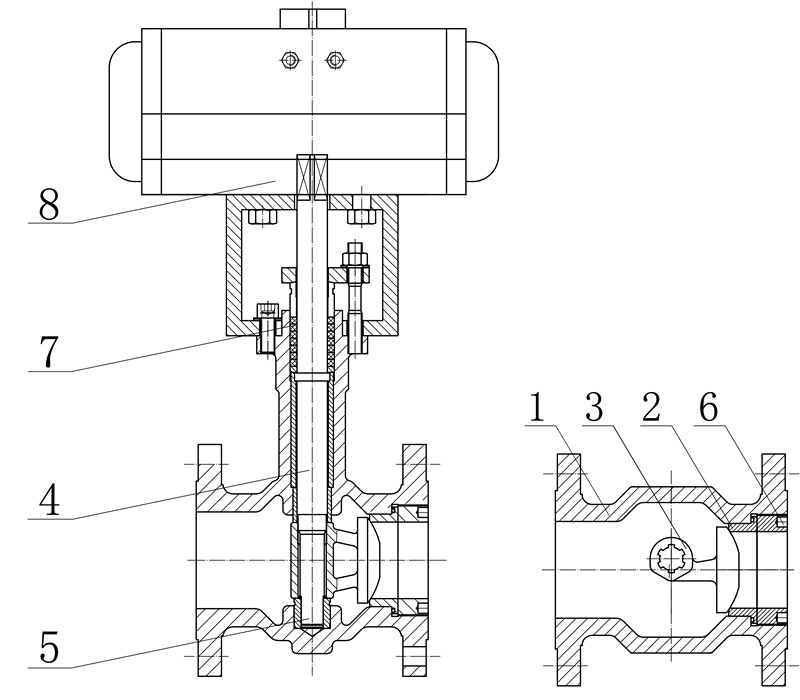

偏心旋轉調節閥（凸輪撓曲閥）的閥座、旋轉閥芯及閥內腔的特殊硬化處理是提升閥門性能的關鍵技術，尤其在高壓、高溫、含顆粒或腐蝕性介質的工況中。以下結合行業實踐和最新技術進展，詳細解析其處理方法、材料選擇及應用場景：

一、閥座與閥芯的硬化處理

1. 超硬化處理技術

• 工藝特點：采用表面滲碳、氮化或激光熔覆技術，使閥座和閥芯表面形成硬度高達 HRc65~70 的硬化層（傳統堆焊 STL 合金僅達 HRc40~45）。例如，某企業開發的 “芯座超硬化處理” 工藝，通過梯度熱處理實現外硬內軟的結構，既提升耐磨性又避免脆裂。

• 材料選擇：

• 碳化鎢（WC-Co）：硬度達 HRC68-90，適用于含固體顆粒的介質（如煤化工黑水系統）。超音速火焰噴涂（HVOF）工藝可形成致密涂層，厚度 0.3-0.4mm，結合強度高且抗沖刷能力優異。

• 陶瓷涂層：Al?O?-TiO?金屬陶瓷涂層顯微硬度達 1463HV，結合強度 60.40MPa，抗熱震性能優于 WC-Co，適用于高溫球閥。

• 硬質合金整體材料：如 YG8（WC92%+Co8%），硬度達 HRA90，耐腐蝕性和抗壓強度優異，常用于極端磨損環境。

2. 堆焊與噴涂工藝

• 堆焊 STL 合金：在閥座密封面局部堆焊鈷基合金（如 STL12#），硬度 HRc40~45，適用于高溫高壓但顆粒較少的工況。缺點是大面積堆焊易變形，需配合精密研磨。

• 激光熔覆：凱瑞特閥業的專利技術顯示，激光熔覆工藝可在閥座表面熔覆鎳基或鈷基合金，結合強度達冶金級，耐腐蝕性提升 3 倍以上，適用于多晶硅等高純度介質。

3. 表面處理技術對比

二、閥內腔的抗沖蝕與防腐處理

1. 流道優化與涂層結合

• 迷宮式流道設計：通過多級節流和對沖環結構（如 YSIQ (D) 70 系列調節閥），將高速流體的動能轉化為熱能，減少對閥內腔的直接沖擊。

• 涂層技術：

• 陶瓷涂層：Al?O?-TiO?等離子噴涂可在閥內腔形成厚度 0.2-0.5mm 的耐磨層，硬度達 HV1400，抗沖刷能力提升 5 倍。

• 襯氟工藝：聚全氟乙丙烯（F46）襯里厚度 2.5-3mm，耐強酸強堿（如濃硫酸、王水），適用于化工腐蝕環境。

2. 材料選擇

• 不銹鋼（316L、Inconel 625）：耐腐蝕性強，適用于中等腐蝕介質。

• 雙相不銹鋼（2205）：強度高、耐晶間腐蝕，常用于高壓差、含氯離子工況。

• 碳化鎢鑲嵌：在閥內腔出口段鑲嵌碳化鎢導流管，防止高速流體（含顆粒）的沖擊磨損，壽命延長 3-5 倍。

三、行業應用與標準

1. 典型工況案例

• 石油化工：在催化裂化裝置中，閥座和閥芯采用 HVOF 噴涂碳化鎢，結合迷宮式流道設計，抗沖蝕壽命從 6 個月延長至 2 年。

• 煤化工：黑水調節閥的閥芯和閥座采用整體碳化鎢材料，閥內腔襯 F46，解決了高硬度顆粒（如煤渣）的磨損和氯離子腐蝕問題。

• 電力行業：STY 鍋爐調壓調節閥的閥芯和閥座經表面硬化處理（HRc70），配合防沖刷槽設計，在 560℃高溫蒸汽中穩定運行。

2. 行業標準與檢測

• 泄漏等級：石油化工行業遵循 ISO15848-2 標準，要求金屬密封泄漏量≤0.1% KV（Class IV），軟密封需達 ANSI B16.104 Class VI。

• 硬度檢測：采用維氏硬度計（HV）或洛氏硬度計（HRC），涂層厚度通過超聲測厚儀測量，結合強度通過拉伸試驗驗證。

• 耐腐蝕測試：鹽霧試驗（ASTM B117）、晶間腐蝕試驗（ASTM A262）等，確保涂層在惡劣環境下的穩定性。

四、最新技術進展

1. 納米涂層技術

2. 智能檢測與維護

• 在線監測：通過聲發射傳感器和振動分析，實時監測閥芯磨損情況，預測維護周期。

• 3D 打印修復：采用激光熔覆技術對磨損部件進行增材修復，成本降低 50%。

五、總結與建議

• 高磨損環境：優先采用 HVOF 噴涂碳化鎢或激光熔覆，配合迷宮式流道設計。

• 強腐蝕環境：選擇襯氟工藝或 Inconel 合金，結合表面氮化處理。

• 高溫高壓環境：采用硬質合金整體材料或陶瓷涂層，確保長期穩定性。

• 檢測與維護：嚴格執行硬度、結合強度及耐腐蝕測試，結合智能監測技術，實現預防性維護。
